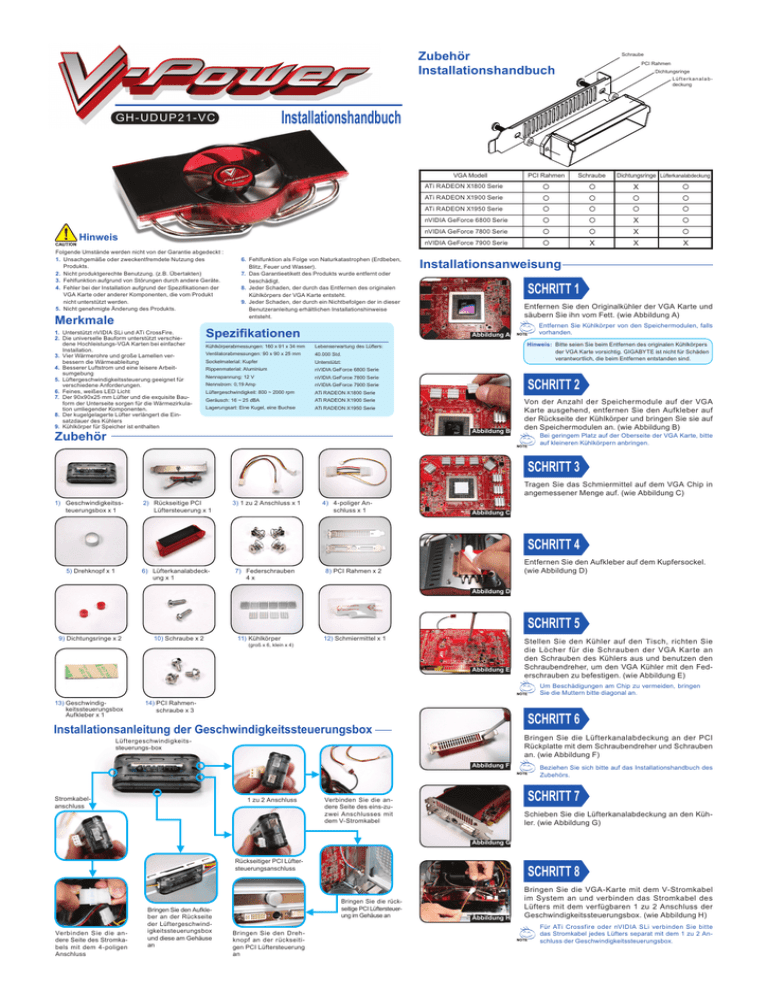

Installationshandbuch
Zubehör
Installationshandbuch
Hinweis
1. Unterstützt nVIDIA SLi und ATi CrossFire.
2. Die universelle Bauform unterstützt verschiedene Hochleistungs-VGA Karten bei einfacher
Installation.
3. Vier Wärmerohre und große Lamellen verbessern die Wärmeableitung
4. Besserer Luftstrom und eine leisere Arbeitsumgebung
5. Lüftergeschwindigkeitssteuerung geeignet für
verschiedene Anforderungen.
6. Feines, weißes LED Licht
7. Der 90x90x25 mm Lüfter und die exquisite Bauform der Unterseite sorgen für die Wärmezirkulation umliegender Komponenten.
8. Der kugelgelagerte Lüfter verlängert die Einsatzdauer des Kühlers
9. Kühlkörper für Speicher ist enthalten
Dichtungsringe
Lüfterkanalabdeckung
PCI Rahmen
Schraube
ATi RADEON X1800 Serie


X

ATi RADEON X1900 Serie




ATi RADEON X1950 Serie




nVIDIA GeForce 6800 Serie


X

nVIDIA GeForce 7800 Serie


X

nVIDIA GeForce 7900 Serie

X
X
X
VGA Modell
Merkmale
PCI Rahmen
Installationshandbuch
GH-UDUP21-VC
Folgende Umstände werden nicht von der Garantie abgedeckt :
1. Unsachgemäße oder zweckentfremdete Nutzung des
Produkts.
2. Nicht produktgerechte Benutzung. (z.B. Übertakten)
3. Fehlfunktion aufgrund von Störungen durch andere Geräte.
4. Fehler bei der Installation aufgrund der Spezifikationen der
VGA Karte oder anderer Komponenten, die vom Produkt
nicht unterstützt werden.
5. Nicht genehmigte Änderung des Produkts.
Schraube
6. Fehlfunktion als Folge von Naturkatastrophen (Erdbeben,
Blitz, Feuer und Wasser).
7. Das Garantieetikett des Produkts wurde entfernt oder
beschädigt.
8. Jeder Schaden, der durch das Entfernen des originalen
Kühlkörpers der VGA Karte entsteht.
9. Jeder Schaden, der durch ein Nichtbefolgen der in dieser
Benutzeranleitung erhältlichen Installationshinweise
entsteht.
Spezifikationen
Installationsanweisung
SCHRITT 1
Entfernen Sie den Originalkühler der VGA Karte und
säubern Sie ihn vom Fett. (wie Abbildung A)
Abbildung A
Kühlkörperabmessungen: 160 x 91 x 34 mm
Lebenserwartung des Lüfters:
Ventilatorabmessungen: 90 x 90 x 25 mm
40.000 Std.
Sockelmaterial: Kupfer
Unterstützt:
Rippenmaterial: Aluminium
nVIDIA GeForce 6800 Serie
Nennspannung: 12 V
nVIDIA GeForce 7800 Serie
Nennstrom: 0,19 Amp
nVIDIA GeForce 7900 Serie
Lüftergeschwindigkeit: 800 ~ 2000 rpm
ATi RADEON X1800 Serie
Geräusch: 16 ~ 25 dBA
ATi RADEON X1900 Serie
Lagerungsart: Eine Kugel, eine Buchse
ATi RADEON X1950 Serie
Entfernen Sie Kühlkörper von den Speichermodulen, falls
vorhanden.
Hinweis: Bitte seien Sie beim Entfernen des originalen Kühlkörpers
der VGA Karte vorsichtig. GIGABYTE ist nicht für Schäden
verantwortlich, die beim Entfernen entstanden sind.
SCHRITT 2
Abbildung B
Zubehör
Dichtungsringe Lüfterkanalabdeckung
Von der Anzahl der Speichermodule auf der VGA
Karte ausgehend, entfernen Sie den Aufkleber auf
der Rückseite der Kühlkörper und bringen Sie sie auf
den Speichermodulen an. (wie Abbildung B)
Bei geringem Platz auf der Oberseite der VGA Karte, bitte
auf kleineren Kühlkörpern anbringen.
SCHRITT 3
Tragen Sie das Schmiermittel auf dem VGA Chip in
angemessener Menge auf. (wie Abbildung C)
1) Geschwindigkeitssteuerungsbox x 1
2) Rückseitige PCI
Lüftersteuerung x 1
3) 1 zu 2 Anschluss x 1
4) 4-poliger Anschluss x 1
Abbildung C
SCHRITT 4
5) Drehknopf x 1
6) Lüfterkanalabdeckung x 1
7) Federschrauben
4x
Entfernen Sie den Aufkleber auf dem Kupfersockel.
(wie Abbildung D)
8) PCI Rahmen x 2
Abbildung D
SCHRITT 5
9) Dichtungsringe x 2
10) Schraube x 2
11) Kühlkörper
(groß x 6, klein x 4)
12) Schmiermittel x 1
Abbildung E
Stellen Sie den Kühler auf den Tisch, richten Sie
die Löcher für die Schrauben der VGA Kar te an
den Schrauben des Kühlers aus und benutzen den
Schraubendreher, um den VGA Kühler mit den Federschrauben zu befestigen. (wie Abbildung E)
Um Beschädigungen am Chip zu vermeiden, bringen
Sie die Muttern bitte diagonal an.
13) Geschwindigkeitssteuerungsbox
Aufkleber x 1
14) PCI Rahmenschraube x 3
SCHRITT 6
Installationsanleitung der Geschwindigkeitssteuerungsbox
Bringen Sie die Lüfterkanalabdeckung an der PCI
Rückplatte mit dem Schraubendreher und Schrauben
an. (wie Abbildung F)
Lüftergeschwindigkeitssteuerungs-box
Abbildung F
Stromkabelanschluss
1 zu 2 Anschluss
Beziehen Sie sich bitte auf das Installationshandbuch des
Zubehörs.
SCHRITT 7
Verbinden Sie die andere Seite des eins-zuzwei Anschlusses mit
dem V-Stromkabel
Schieben Sie die Lüfterkanalabdeckung an den Kühler. (wie Abbildung G)
Abbildung G
Rückseitiger PCI Lüftersteuerungsanschluss
Verbinden Sie die andere Seite des Stromkabels mit dem 4-poligen
Anschluss
Bringen Sie den Aufkleber an der Rückseite
der Lüftergeschwindigkeitssteuerungsbox
und diese am Gehäuse
an
SCHRITT 8
Bringen Sie die rückseitige PCI Lüftersteuerung im Gehäuse an
Bringen Sie den Drehknopf an der rückseitigen PCI Lüftersteuerung
an
Abbildung H
Bringen Sie die VGA-Karte mit dem V-Stromkabel
im System an und verbinden das Stromkabel des
Lüfters mit dem verfügbaren 1 zu 2 Anschluss der
Geschwindigkeitssteuerungsbox. (wie Abbildung H)
Für ATi Crossfire oder nVIDIA SLi verbinden Sie bitte
das Stromkabel jedes Lüfters separat mit dem 1 zu 2 Anschluss der Geschwindigkeitssteuerungsbox.
