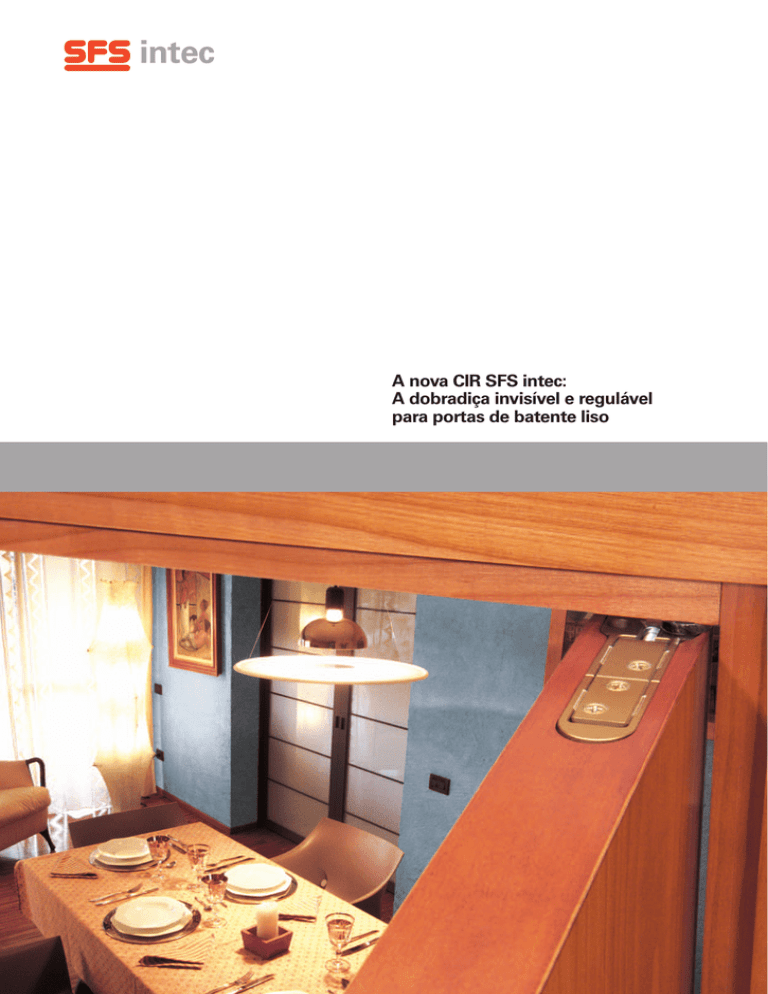

docA nova CIR SFS intec: A dobradiça invisível e regulável para portas
download
Denúncia Transcrição
intec A nova CIR SFS intec: A dobradiça invisível e regulável para portas de batente liso Estética, fácil de montar e regulável A nova dobradiça invisível SFS intec foi desenvolvida para ser rentável e fácil de aplicar, tanto em portas com abertura à esquerda como à direita. A sua regulação pode realizar-se já montada na porta com uma chave sextavada interior. SFS intec 2012 / Impresso em Itália. Não nos responsabilizamos por quaisquer erros de impressão. Esta publicação é susceptível de modificação sem aviso prévio. HT 20.00.04 PT Actuando na fêmea permite uma regulação horizontal até +/- 3 mm enquanto que no macho permite uma regulação em profundidade de +/- 1,5 mm. O ponto de rotação é formado por um perno revestido de material autolubrificante que garante suavidade ao movimento da porta e o seu correcto funcionamento ao longo do tempo. SFS intec criou um sistema completo para este produto, formado por dobradiça, tampas de diversas cores e bitola de fresagem. Tecnicamente fiável, esta nova dobradiça invisível foi testada a 200.000 movimentos com portas de 70 kg. Código de artigo Acabamento Embalagem Zincado 6 pares Dobradiça 1272272 Tampas 768006 Marfim 12 uds. 768007 Castanho 12 uds. 771111 Preto 12 uds. 766666 Dourado 12 uds. 766667 Cromado 12 uds. Bitola de fresagem 1272271 SFS intec E. y P., S.A. Suc. em Portugal Rua Henrique Marques, 1E PT-2665-233 Malveira T +351 219 669 841 F +351 219 669 849 [email protected] www.sfsintec.biz/pt intec Turn ideas into reality
