memória de cálculo - Entre Rios de Minas

Prefeitura Municipal de Entre Rios de Minas
ESTADO DE MINAS GERAIS
CNPJ: 20.356.747/0001-94 INSCRIÇÃO ESTADUAL: ISENTO
Pça. Cel. Joaquim Resende, 69 – Centro – Entre Rios de Minas – MG – CEP.: 35490-000
Tel: (031) 3751-1232

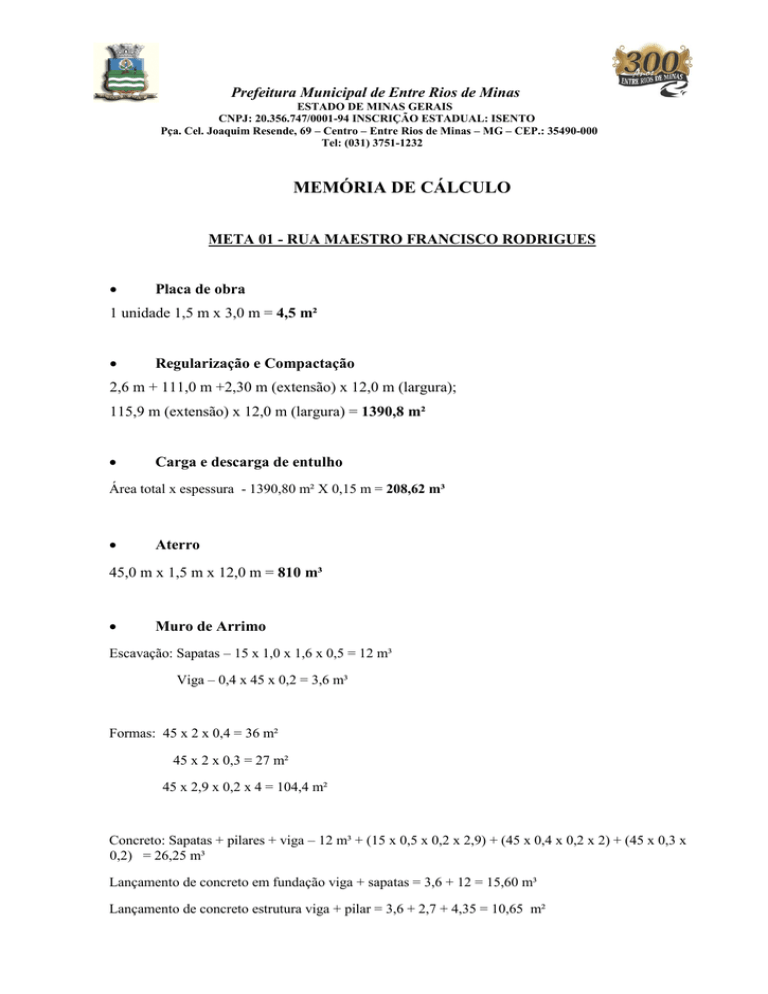

MEMÓRIA DE CÁLCULO
META 01 - RUA MAESTRO FRANCISCO RODRIGUES

Placa de obra
1 unidade 1,5 m x 3,0 m = 4,5 m²

Regularização e Compactação
2,6 m + 111,0 m +2,30 m (extensão) x 12,0 m (largura);
115,9 m (extensão) x 12,0 m (largura) = 1390,8 m²

Carga e descarga de entulho
Área total x espessura - 1390,80 m² X 0,15 m = 208,62 m³

Aterro
45,0 m x 1,5 m x 12,0 m = 810 m³

Muro de Arrimo
Escavação: Sapatas – 15 x 1,0 x 1,6 x 0,5 = 12 m³
Viga – 0,4 x 45 x 0,2 = 3,6 m³
Formas: 45 x 2 x 0,4 = 36 m²
45 x 2 x 0,3 = 27 m²
45 x 2,9 x 0,2 x 4 = 104,4 m²
Concreto: Sapatas + pilares + viga – 12 m³ + (15 x 0,5 x 0,2 x 2,9) + (45 x 0,4 x 0,2 x 2) + (45 x 0,3 x
0,2) = 26,25 m³
Lançamento de concreto em fundação viga + sapatas = 3,6 + 12 = 15,60 m³
Lançamento de concreto estrutura viga + pilar = 3,6 + 2,7 + 4,35 = 10,65 m²
Prefeitura Municipal de Entre Rios de Minas
ESTADO DE MINAS GERAIS
CNPJ: 20.356.747/0001-94 INSCRIÇÃO ESTADUAL: ISENTO
Pça. Cel. Joaquim Resende, 69 – Centro – Entre Rios de Minas – MG – CEP.: 35490-000
Tel: (031) 3751-1232
Blocos de Concreto – 2,6 x 45 = 117 m² - 7,8 m² (pilares) – 31,5 m² (vigas)
Total = 77,7 m²
Ferragem – quadro de ferragem projeto

Drenagem
Escavação:
((45,5 m + 10,0 m) x 1,00 m) x 1,5 m = 83,25 m³.
Total = 83,25 m³
Tubo de concreto 400 mm – 10 m
Tubo de concreto 600 mm – 45,5 m
Berço e contra berço : Tubo de 400 mm – 0,152 m³ por metro – 0,152 x 10 = 1,52 m³
Tubo de 600 mm – 0,225 m³ por metro – 0,225 x 45,5 = 10,24 m³
Total concreto berço = 11,76 m³
Reaterro: 45,5 m x 1,0 m x (1,5 m - 0,6 m) = 40,95 m³
10,0 m x 1,0 m x (1,5 m - 0,4 m) = 11,00 m³
51,95 – 11,76 (Berço e contra berço)
Total = 40,19 m³
Boca de lobo – 3 unidades

Cinta de travamento
Concreto e lançamento:
3 unidades x 0,2 m x 0,4 m x 9,0 m = 2,16 m³
Ferragem: 50 kg/m³;
Ferragem – 50,0 kg/m³ x 2,16 m³ = 108,0 kg
Prefeitura Municipal de Entre Rios de Minas
ESTADO DE MINAS GERAIS
CNPJ: 20.356.747/0001-94 INSCRIÇÃO ESTADUAL: ISENTO
Pça. Cel. Joaquim Resende, 69 – Centro – Entre Rios de Minas – MG – CEP.: 35490-000
Tel: (031) 3751-1232

Pavimentação
Paralelepípedo sobre colchão de areia:
2,6 m + 111,0 m +2,30 m (extensão) x 8,0 m (largura);
115,90 m (extensão) x 8,0 m (largura) = 927,20 m²
Meio fio e sarjeta:
2,6 m + 111,0 m + 2,30 m + 2,30 m + 104,5 m + 3,3 m = 226,0 m
Passeio:
226,0 m x 1,5 m = 339,0 m²

Sinalização
Placa indicação de rua – 2 unidades
Placa sinalização – PARE – 2 unidades (0,53 m² cada) = 2 x 0,53 = 1,06 m²
Suporte – tubo galvanizado – 2 unidades (3,5 m cada) = 2 x 3,5 = 7 m

Limpeza
115,9 m (extensão) x 12,0 m (largura) = 1390,8 m²
META 02 – ANGELITA FERNANDES DE OLIVEIRA

Limpeza de terreno
80,0 m (extensão) x 12,0 m (largura) = 960,0 m²

Carga e descarga de entulho
960 m² (área de limpeza) x 0,15 m = 144 m³

Compactação
80,0 m (extensão) x 12,0 m (largura) = 960,0 m²
Prefeitura Municipal de Entre Rios de Minas
ESTADO DE MINAS GERAIS
CNPJ: 20.356.747/0001-94 INSCRIÇÃO ESTADUAL: ISENTO
Pça. Cel. Joaquim Resende, 69 – Centro – Entre Rios de Minas – MG – CEP.: 35490-000
Tel: (031) 3751-1232

Drenagem
Escavação:
((12,0 m + 12,0 m) x 0,80 m) x 1,50 m = 28,80 m³;
((45,5 m + 20,0 m) x 1,00 m) x 1,50 m = 98,25 m³;
Total de escavação – 28,80 m³ + 98,25 m³ = 127,05 m³
Tubos de concreto:
400 mm² – 12,0 m + 12,0 m = 24,0 m
600 mm² – 45,5 m + 20,0 m = 65,5 m
Berço e contra berço : Tubo de 400 mm – 0,152 m³ por metro – 0,152 x 24 = 3,65 m³
Tubo de 600 mm – 0,225 m³ por metro – 0,225 x 65,5 = 14,74 m³
Total concreto berço = 18,4 m³
Reaterro:
24,0 m x 0,80 m x (1,5 m – 0,40 m) = 21,12 m³
65,5 m x 1,00 m x (1,5 m – 0,60 m) = 58,95 m³
Total de reaterro – 21,12 m³ + 58,95 m³ = 80,07 m³
80,07 – 18,40 (Berço e contra berço)
Total = 61,67 m³
Boca de lobo – 4 unidades

Cinta de travamento
Concreto e lançamento - 3 unidades x 0,2 m x 0,4 m x 9,0 m = 2,16 m³
Ferragem – 50,0 kg/m³ x 2,16 m³ = 108,0 kg

Pavimentação
Paralelepípedo sobre colchão de areia 80,00 m (ext.) x 8,0 m (larg.) = 640 m²
Prefeitura Municipal de Entre Rios de Minas
ESTADO DE MINAS GERAIS
CNPJ: 20.356.747/0001-94 INSCRIÇÃO ESTADUAL: ISENTO
Pça. Cel. Joaquim Resende, 69 – Centro – Entre Rios de Minas – MG – CEP.: 35490-000
Tel: (031) 3751-1232
Meio fio e sarjeta:
2,30 m + 80,0 m + 2,30 m + 76,0 m + 3,0 m = 163,60 m
Passeio – 163,60 m x 1,5 m = 245,40 m²

Limpeza
80,0 m (extensão) x 12,0 m (largura) = 960,0 m²
Entre Rios de Minas, 01 de Dezembro de 2014
Juliana Pinheiro Barbosa
Eng. Civil
CREA 150.110/D
