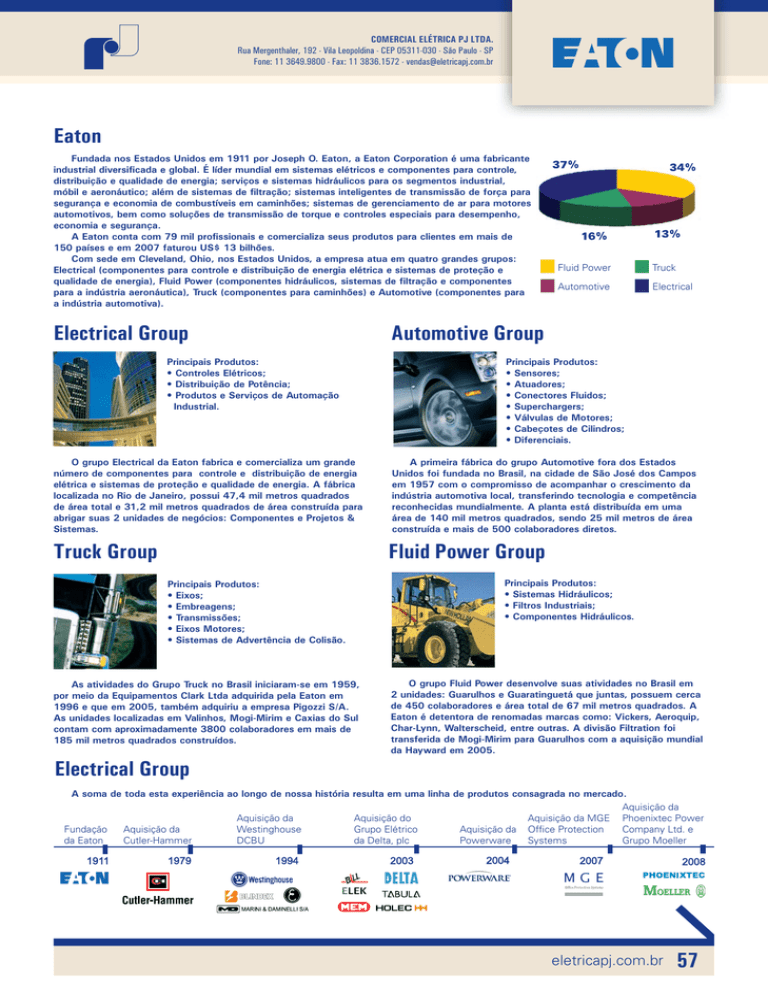

Eaton
Fundada nos Estados Unidos em 1911 por Joseph O. Eaton, a Eaton Corporation é uma fabricante
industrial diversificada e global. É líder mundial em sistemas elétricos e componentes para controle,
distribuição e qualidade de energia; serviços e sistemas hidráulicos para os segmentos industrial,
móbil e aeronáutico; além de sistemas de filtração; sistemas inteligentes de transmissão de força para
segurança e economia de combustíveis em caminhões; sistemas de gerenciamento de ar para motores
automotivos, bem como soluções de transmissão de torque e controles especiais para desempenho,
economia e segurança.
A Eaton conta com 79 mil profissionais e comercializa seus produtos para clientes em mais de
150 países e em 2007 faturou US$ 13 bilhões.
Com sede em Cleveland, Ohio, nos Estados Unidos, a empresa atua em quatro grandes grupos:
Electrical (componentes para controle e distribuição de energia elétrica e sistemas de proteção e
qualidade de energia), Fluid Power (componentes hidráulicos, sistemas de filtração e componentes
para a indústria aeronáutica), Truck (componentes para caminhões) e Automotive (componentes para
a indústria automotiva).
Electrical Group
Principais Produtos:
• Controles Elétricos;
• Distribuição de Potência;
• Produtos e Serviços de Automação Industrial.
O grupo Electrical da Eaton fabrica e comercializa um grande
número de componentes para controle e distribuição de energia
elétrica e sistemas de proteção e qualidade de energia. A fábrica
localizada no Rio de Janeiro, possui 47,4 mil metros quadrados
de área total e 31,2 mil metros quadrados de área construída para
abrigar suas 2 unidades de negócios: Componentes e Projetos &
Sistemas.
Truck Group
Fluid Power
Truck
Automotive
Electrical
Automotive Group
Principais Produtos:
• Sensores;
• Atuadores;
• Conectores Fluidos;
• Superchargers;
• Válvulas de Motores;
• Cabeçotes de Cilindros;
• Diferenciais.
A primeira fábrica do grupo Automotive fora dos Estados
Unidos foi fundada no Brasil, na cidade de São José dos Campos
em 1957 com o compromisso de acompanhar o crescimento da
indústria automotiva local, transferindo tecnologia e competência
reconhecidas mundialmente. A planta está distribuída em uma
área de 140 mil metros quadrados, sendo 25 mil metros de área
construída e mais de 500 colaboradores diretos.
Fluid Power Group
Principais Produtos:
• Eixos;
• Embreagens;
• Transmissões;
• Eixos Motores;
• Sistemas de Advertência de Colisão.
As atividades do Grupo Truck no Brasil iniciaram-se em 1959,
por meio da Equipamentos Clark Ltda adquirida pela Eaton em
1996 e que em 2005, também adquiriu a empresa Pigozzi S/A.
As unidades localizadas em Valinhos, Mogi-Mirim e Caxias do Sul
contam com aproximadamente 3800 colaboradores em mais de
185 mil metros quadrados construídos.
Principais Produtos:
• Sistemas Hidráulicos;
• Filtros Industriais;
• Componentes Hidráulicos.
O grupo Fluid Power desenvolve suas atividades no Brasil em
2 unidades: Guarulhos e Guaratinguetá que juntas, possuem cerca
de 450 colaboradores e área total de 67 mil metros quadrados. A
Eaton é detentora de renomadas marcas como: Vickers, Aeroquip,
Char-Lynn, Walterscheid, entre outras. A divisão Filtration foi
transferida de Mogi-Mirim para Guarulhos com a aquisição mundial
da Hayward em 2005.
Electrical Group
A soma de toda esta experiência ao longo de nossa história resulta em uma linha de produtos consagrada no mercado.
Aquisição da
Aquisição da MGE Phoenixtec Power
Aquisição da
Aquisição do
Fundação
Aquisição da
Company Ltd. e
Westinghouse
Grupo Elétrico
Aquisição da Office Protection
da Eaton
Cutler-Hammer
Systems
Grupo Moeller
DCBU
da Delta, plc
Powerware
eletricapj.com.br
57
COMERCIAL ELÉTRICA PJ LTDA.
Rua Mergenthaler, 192 - Vila Leopoldina - CEP 05311-030 - São Paulo - SP
Fone: 11 3649.9800 - Fax: 11 3836.1572 - [email protected]
Comando e Sinalização
A Eaton Electrical fabrica uma vasta linha de produtos para comando e sinalização: Linha Modulfix, Série 20, Botões Complementares,
Sinaleiros Miniaturas, Sinalizadores Industriais, Sinaleiro tipo coluna — Stacklight, Botoeiras Metálicas, Botoeiras Plásticas, Comutadores
Rotativos. Estes produtos foram desenvolvidos para aplicação em Serviços Leves (Standard Duty) ou Serviços Pesados (Heavy Duty).
Série Complementar
• Botões: não há comutadores, apenas botões de
comando com diâmetros de 22,5 e 30,5 mm para
serviços leves ou pesados;
• Sinaleiros Miniatura: linha de sinaleiros com lâmpadas
incandescente, NÉON e LED. Práticos para aplicação
em quadros sinópticos ou para redução de espaço.
• Sinalizadores Industriais:
Sinaleiros de grande
porte com lâmpadas tipo
BA15d e sinalização do
tipo radial, nas opções
simples ou duplos.
Alarme Audiovisual — 100/201
13 W
Potência de aúdio
2,5 Wpp
Pressão acústica a 5m
205±3
Consumo máximo
80 +5 dB
Freqüência: (Tol.: ± 50 Hz) Bitonal
86±3 x 100±3
2000 e 2100 Hz
Alimentação
Código 100/201
IP 54
12 Vca/cc
100/201.12
1,90 kg
24 Vca/cc*
100/201.24
BA 15s — 12 V/5 W*
(lâmpada incorporada)
110/220 Vca
100/201.BV
125 Vcc*
100/201.125
Grau de proteção
Peso
Tolerância de alimentação
+10 à -15%
*Usar lâmpada BA15s-24V somente nesta versão.
Alarmes Sonoros para Painel 104 — 104C
7
53
Código 104 — 104C
Consumo máximo
2,5W
Pressão acústica a 5m
6 máx
36
Especificações Técnicas
Realizam sinalização sonora
em painéis de comando, mesas
de operação, equipamentos,
máquinas e outros.
• Fixável ao painel através de
furação ø30,5 mm;
• Componentes eletrônicos
montados em lâmina de circuito
impresso em epóxi com fibra de
vidro tropicalizada;
• Caixa em termoplástico com
difusor para transdutor piezoelétrico.
7 ±3
Fixação
-10° à +60°C
Temperatura ambiente
Lâmpada recomendada
Alimentação
171±0,3
Código 100/201
286±3
69,0 ±0,3
Especificações Técnicas
min. 1
• 80 dB a 5m;
• Componentes eletrônicos
montados em lâmina de circuito
impresso em epóxi com fibra de
vidro tropicalizada;
• Caixa em alumínio injetado,
pintada em pó poliéster
texturizado com furação 1/2”
rosca gás;
• Lentes nas cores vermelha e
amarela.
185 ±3
30,5
Furação
no Painel
100 ± 5 dB (30cm)
62
Freqüência: (Tol.: ± 50 Hz)
Monotonal
3500 Hz
Bitonal
3170 e 3500 Hz
Intermitente
3500 Hz
Temperatura ambiente
-10° à +60°C
Grau de proteção
IP 54
Peso
0,10Kg
Tolerância de alimentação
+10 à -15%
Tensão aplicada
Alimentação
104
104C
12 Vca/cc
104/12*
104C/12*
24 Vca/cc
104/24*
104C/24*
48 Vca/cc
104/48*
104C/48*
110/125 Vca/cc
104/110*
104C/110*
220/250 Vca/cc
104/220*
104C/220*
*Acrescente a letra da versão de som desejada:
M — Monotonal B — Bitonal I — Intermitente.
1 kV — 1 minuto
104 — Aro plástico preto, 104C — Aro metálico cromado.
Sirenes Eletrônicas Programáveis
105SM
98SM
Noise Control Technology:
O circuito eletrônico NCT sai de fábrica com um
menu de 15 tipos de alarmes, incluindo as versões:
monotonal, bitonal, intermitente e Yelp.
• Consumo: 15W (máx.);
• Pressão acústica a 5m: 110dB ou 85dB (controle
de volume);
• Grau de proteção 98SM: IP54 — 105SM: IP65;
• Comando local/remoto;
• Alimenta até 3 projetores de som;
• Temperatura ambiente: -10° a +60° C.
Tabela de Códigos
58
Tabela de Freqüência — Sirene Eletrônica Propagável 98SM e 105 SM
Conectores
Freqüência — Hz
2
3
4
0
0
0
0
Desligado
0
0
1
0
0
0
Monotonal
1071
1071
Mínima
Máxima
0
1
0
0
Intermitente
1093
1093
1
1
0
0
Warble
1010
1456
0
0
1
0
Bitonal
999
1091
1
0
1
0
Slow Whoop
662,7
1072
0
1
1
0
Disptel
2114
2114
1
1
1
0
Upfreq
664,9
1019
0
0
0
1
Yelp
835
1103
1
0
0
1
Wail
774
1093
1
Beeth
777,6
977,6
1
Classic
1239
1383
1
Mam
776
777
1
Hi Mono
1965
1965
Fast Whoop
598
1248
Nfpa Whoop
443
780
Código
Código
Alimentação
98SM012
105SM012
12 Vcc/ca
0
1
0
98SM024
105SM024
24 Vcc/ca
1
1
0
98SM048
105SM048
48 Vcc/ca
0
0
1
98SM120
105SM120
120 Vcc/ca
1
0
1
98SM220
105SM220
220 Vcc/ca
0
1
1
1
98P
105P
Projetores Sonoros
1
1
1
1
eletricapj.com.br
Alarmes
1
COMERCIAL ELÉTRICA PJ LTDA.
Rua Mergenthaler, 192 - Vila Leopoldina - CEP 05311-030 - São Paulo - SP
Fone: 11 3649.9800 - Fax: 11 3836.1572 - [email protected]
Stacklight — Sinalizadores Tipo Coluna
Perfeita definição e alta intensidade luminosa fazem do Stacklight o mais eficiente
sinalizador tipo coluna. Alta performance na sinalização radial luminosa e sonora.
Especificações Técnicas:
• Grau de proteção: IP40|IP65;
• Tensão isolamento Ui: 690V;
• Tensão trabalho Ue: 250 V (máx.);
• Proteção contra choque elétrico: IP2X;
• Lâmpada: incandescente BA15D — 39mm — 6W (máx.);
• Bitolas de fios admissíveis nos terminais: 14 AWG — 30AWG (1,5 -0,16mm2);
• Montagem máxima 6 módulos.
Estrutura de Codificação — Família E26
E26
A
X
HA
L
O
V1
Proteção
X0
N
Módulo Sonoro
A — IP 40
N — Bitonal
B — IP 65
P — Intermitente
Q — Monotonal
C — Alarme para Telefone
Módulo Sinalização
1 - Tampa
Sonora
Base de Montagem¹
X — Standard (termoplástico)
X8 — Alumínio 3 furos
Cores de Lente Xenon
X9 — Alumínio 4 furos
X0 — Incolor
Y — Com Supressor de
Vibração (borracha)
X2 — Vermelha
X3 — Verde
X4 — Amarela
2 - Anel
X6 — Azul
Haste de Prolongamento¹
X9 — Âmbar
HA — Standard 20mm — canal
3 - Lente
JA — Standard 160mm — canal
KA — Standard 360mm — canal
Tensão de Alimentação
MA — Standard 760mm — canal
V1* — 12 Vca/cc
HT — Rosca NPT 1/2” — 20mm
4 - Difusor
5 - Lâmpada
Suporte do
circuito interno
Torque
recomendado
para aparafusar
é 7 in-lb
(0.79 Nm)
9 - Junta
de fixação
V3 — 48 Vca/cc
HU — Rosca 3/4” — 20mm
V4** — 110/125 Vca/cc
V5** — 220/240 Vca/cc
JU — Rosca 3/4” — 160mm
* Pisca-pisca somente Vcc;
** As versões Alarme para Telefone e
Xenon, são disponíveis somente para
Corrente Alternada (Vca).
KU — Rosca 3/4” — 360mm
MU — Rosca 3/4”- 760mm
2 - Anel
Base
(corpo)
2 - Anel
7 - Haste
V2 — 24 Vca/cc
JT — Rosca NPT 1/2” — 160mm
Tipo de Sinalização
D — Pisca-pisca + alarme para telefone
+ sinalização fixa
Cores de Lentes com Lâmpada Incandescente
0 — Incolor
4 — Amarela
2 — Vermelha
6 — Azul
F — Pisca-pisca + sinalização fixa
3 — Verde
9 — Âmbar
L — Sinalização fixa para uso com: Lâmpada
Incandescente, Led, Xenon e alarme sonoro)
W — Incolor
T — Alarme para telefone + sinalização fixa
Cores de Lentes com Lâmpada Led
Y — Amarela
R — Vermelha
B — Azul
G — Verde
O — Âmbar
¹ Para fixação direta pela base (corpo) não preencher os campos: BASE DE MONTAGEM/HASTE DE PROLONGAMENTO.
8 - Base de
montagem
Esquema de montagem
vista explodida do sinalizador Stacklight
Exemplo de Especificação — E26AXHAF24V2X0N
Sinalizador STACKLIGHT com grau de proteção IP 40, para fixação pela base com haste de prolongamento standard de 20mm,
alimentação em 24V.
Composto de um módulo pisca-pisca, dois módulos com lâmpada incandescente, vermelha e amarela, um módulo com lâmpada
Xenon incolor e um módulo sonoro bitonal.
eletricapj.com.br
59
COMERCIAL ELÉTRICA PJ LTDA.
Rua Mergenthaler, 192 - Vila Leopoldina - CEP 05311-030 - São Paulo - SP
Fone: 11 3649.9800 - Fax: 11 3836.1572 - [email protected]
Botoeiras Metálicas
Esta linha é composta de pedaleiras, unidade de emergência e botoeiras fabricadas em alumínio para aplicação em serviços
pesados. As botoeiras são disponíveis em várias opções de tamanho e com capacidade para até 12 furos em 22,5 ou 30,5 mm de
diâmetro ou ainda, furações especiais sob encomenda.
• Fabricadas em Alumínio;
• Acabamento: pintura pó poliéster — cor
laranja ou cinza;
• Grau de proteção: IP65 (até 3 furos) | IP54
(acima de 3 furos);
• Caixa baixa: elementos com até 1NA + 1NF;
• Caixa alta: elementos com até 2NA + 2NF.
Nº de Furos
Caixa Baixa
Pedaleiras
Cód. 31/42
• Atende as Normas IEC 337-1, NEMA 4x.13;
• Acabamento: pintura em pó poliéster cor laranja;
• Grau de proteção: IP66 (IEC 144);
• Unidade de contato: 1NA + 1NF.
Caixa Alta
Unidades de Emergência
22,5mm
30,5mm
22,5mm
30,5mm
1
33/201
33/01
34/201
34/01
2
33/202
33/02
34/202
34/02
3
33/203
33/03
34/203
34/03
4
33/204
33/04
34/204
34/04
4R
33/204R
34/04R
34/204R
34/04R
Cód. 32/52
• Atende as Normas IEC 337-1, NEMA 4x.13;
• Acabamento: pintura em pó poliéster cor laranja;
• Grau de proteção: IP66 (IEC 144);
• Unidade de contato: 1NA + 1NF.
Botoeiras Montadas Série 36
6
33/206
34/06
34/206
34/06
6R
33/206R
34/06R
34/206R
34/06R
Furos
Código
9R
33/209R
34/09R
34/209R
34/09R
1
36/01
10R
33/210R
34/10R
34/210R
34/10R
2
36/02
12R
33/212R
34/12R
34/212R
34/12R
3
36/03
R — Botoeiras quadradas/retangulares com furação em colunas com o mesmo nº de furos.
(ex.: 33/06R — 2 colunas com 3 furos de 30,5mm)
• Grau de proteção: IP65;
• Montada com botões de comando Moldufix 700.
Botoeiras Plásticas
Fabricadas em Super ABS para aplicação em serviços leves.
Disponíveis em 4 tamanhos; furação padrão de 22,5 mm ou 30,5
mm ou tampa lisa, e ainda furações especiais sob encomenda.
•Fabricadas em ABS com alta resistência a
impacto, nas cores laranja, cinza e cinza
com tampa amarela;
•Grau de proteção: IP65.
Tipos de Montagem de Elementos:
• Modulfix 700, 2000 e Linha E-22/EM 22: Permite montagem de
elementos com até 1 unidade de contato sem retenção.
• Série 20: Permite montagem de elementos desta série com até 4
unidades de contato. Os botões cogumelo série 20/40 e 20/60
permitem montagem de até 2 unidades de contato.
• Comutadores Rotativos: Permitem a montagem de Comutadores
Rotativos Tamanho BO (até 16A) com até 3 unidades de contato
(6 pólos). Botoeiras montadas, furações especiais ou cores
especiais sob consulta.
Comando e Sinalização
41/01D
41/01E
•
•
•
•
•
•
Correntes nominais: 8, 12, 16, 20, 25, 32, 40, 50, 63, 80 e 100A;
Grau de proteção frontal: IP40 (IP65 com proteção de borracha);
Ângulos de acabamento: 300, 450, 600 ou 900;
Vida mecânica: 3 milhões de manobras;
Construído conforme normas: IEC 337-292-408/VDE 0660-0113-0110;
Ensaio tensão aplicada: 2,5 kV — 60s.
60
eletricapj.com.br
22,5mm
30,5mm
48x48mm
65x65mm
1
41/01A
41/01B
41/01D
41/01E
1D
41/101A
41/101B
-
-
1 — série 20
-
42/01
-
41/02E
41/02D
41/02E
2
41/02A
41/02B
41/02D
2D
41/102A
41/102B
-
-
2 — série 20
-
42/02
-
-
3
41/03A
41/03B
-
3D
41/103A
41/103B
-
-
3 — série 20
-
42/03
-
-
4
41/04A
41/04B
-
-
4D
41/104A
41/104B
-
-
D — Furação descentralizada;
Botoeiras para série 20 utilizam plaqueta de identificação 20/29P.
Comutadores Rotativos
Construção robusta de 8 a 100A, linha completa de acessórios,
permite a aplicação nas mais variadas funções: controle de motores,
interruptores, reversores, seletores, comutadores para voltímetro e
amperímetro e aplicações customizadas.
Comutador Rotativo
Nº de Furos
Código
Programa
CR *** IN03061
Interruptor tripolar frontal porta cadeado
CR *** RC03011 — PP
Reversora tripolar
CR *** SC05011 — PP
Seletora 5 posições
CR *** A1C3011 — PP
Amperímetro 3 TC’s monopolares
CR *** VCL3011 — PP
Voltímetro — 3 leituras linha
CR *** ME3011 — PP
Estrela — Triângulo
CR *** C02011 — PP
Comando 2 contatores
Substituir *** pelo código referente à corrente nominal escolhida na tabela abaixo.
(ex.: CR050IN03061, chaves tamanho B1 e B2 serão fornecidas com frontal 03
[65x65mm]).
Tamanho
B0
B1
B2
Corr. Nom. (A)
8
12
16
16
20
25
32
40
50
63
80
100
Código
008
012
16P
16G
020
025
032
040
050
063
080
100
COMERCIAL ELÉTRICA PJ LTDA.
Rua Mergenthaler, 192 - Vila Leopoldina - CEP 05311-030 - São Paulo - SP
Fone: 11 3649.9800 - Fax: 11 3836.1572 - [email protected]
Modulfix 700 e Modulfix 2000
É uma linha com “design” moderno
e totalmente modular que utiliza um
exclusivo e patenteado sistema “click”
de ação rápida, que dispensa o uso de
ferramenta além de facilita a montagem
ou a recombinação de elementos.
Disponível nas versões:
• Frontal Plástico, Modulfix 700: aro redondo preto e aro quadrado
preto com acionador redondo. Para aplicação em serviços leves nos
diâmetros de 22,5 e 30,5mm;
• Frontal Metálico, Modulfix 2000: aro redondo cromado. Para aplicação
em serviços pesados de 22,5mm. A unidade de contato é dupla e
padronizada para a Linha Modulfix 700 ou 2000, o que permite qualquer
configuração, de 2 ou 1 contato NA ou NF, utiliza o código de cores
vermelha (NF) e verde (NA) para facilitar a identificação dos contatos.
Normas: IEC 60529/IEC60947/VDE0660/VDE0110/DIN40050/NBR6146.
Grau de Proteção:
• Grau de proteção do frontal: IP54 (IP66 com capa vedante),
conforme normas IEC 60529/NBR 6146;
• Grau de proteção dos contatos: IP20-proteção ao contato dos dedos;
• Não disponível capa vedante para comutadores de comando e
botões cogumelos, sinaleiros.
Vida mecânica:
• Botões de comando: 5 milhões de operações;
• Chaves comutadoras: 500.000 operações;
• Botão de comando cogumelo com retenção: 300.000 operações;
• Botões de comando com chave yale: 300.000 operações;
• Botão de comando duplo: 3 milhões de operações;
• Bloco de contato: 5 milhões de operações.
Espessura do painel:
• Máximo: 6mm/Mínimo: 1mm.
Bitola do fio:
• Máximo: 2 x 2,5mm2 (12 AWG) /Mínimo: 1 x 0,75mm2 (18 AWG);
• Toque recomendado para aperto: 0,90Nm (8lB.pol).
Características Elétricas:
• Corrente térmica Ith: 16 A-AC 15;
• Classe de isolação: 660 V (VDE);
• Ensaio de tensão aplicada:2,5 kVca, 1 minuto;
• Tensão máxima de trabalho: 600 Vca;
• Em corrente contínua, a tensão máx. por contato é 60 Vcc;
• Potência máxima de sinalização 2,6 W.
Serviços Leves — Modulfix 700
Serviços Pesados — Modulfix 2000
Código
Furação
Descrição
2A-720__-_
22,5mm
4A-720__-_
30,5mm
Pulsador Guarda
total, aro preto
2A-703__-_
22,5mm
4A-703__-_
30,5mm
Pulsador Saliente
2A-721__-_
Código
Furação
Descrição
2B-2020__-_
22,5mm
Pulsador Guarda
total
2B-2003__-_
22,5mm
Pulsador Saliente
2B-2021__-_
22,5mm
Pulsador Iluminado
alimentação direta
Cogumelo
Giratório
2B-2002G__-_
22,5mm
Cogumelo
Giratório
Comutador 2
posições
2B-2026.2__-_
22,5mm
Comutador 2
posições
Sinaleiro
alimentação direta
sem lâmpada
2B-2054__-_
22,5mm
Sinaleiro
alimentação direta
sem lâmpada
22,5mm Pulsador Iluminado
alimentação direta
4A-721__-_
30,5mm
2A-702G.__-_ 22,5mm
4A-702G.__-_ 30,5mm
2A-726.2__-_
22,5mm
4A-726.2__-_
30,5mm
2A-754-_
22,5mm
4A-754-_
30,5mm
1) Os campos em branco deverão ser preenchidos com os sufixos
conforme tabela abaixo (ex.: 2A-720.11-R , 2A-754-G);
2) Para sinaleiros com lâmpada LED BA9s, acrescente o sufixo da tensão desejada
conforme tabela abaixo (ex.: 2A-754L.G85).
Unidades de Contato
Cor
11 — 1NA + 1NF
R — Vermelha
L_01
Tensão
12 Vcc
22 — 2NA + 2NF
G — Verde
L_02
24 Vca/Vcc
-
Y — Amarela
L_07
48 Vca/Vcc
-
B — Azul
L_79
60 Vca/Vcc
-
P — Preta
L_85
120 Vca/Vcc
-
-
L_84
220 Vca/Vcc
Série 20
É uma linha robusta com frontal metálico construído em Zamak, aro redondo cromado diâmetro 30,5mm. Para aplicação em serviços
pesados em condições severas. Exemplo: quando o operador por necessidade do trabalho usa luvas ou está condicionado a esforço
físico. As unidades de contatos são simples na configuração NF ou NA e com código de cores vermelha (NF) e verde (NA) para facilitar a
identificação dos contatos. São fixadas por 2 parafusos para 24 Vcc garantindo maior robustez mecânica.
Normas: IEC 60529/IEC60947/VDE0660/VDE0110/
DIN40050/NBR6146.
Bitola do fio:
• Máximo: 2 x 2,5mm2 (12 AWG)/Mínimo: 1 x 0,75mm2
(18 AWG);
• Torque recomendado para aperto: 0,90 Nm (8lb.pol).
Grau de proteção:
• Grau de proteção do frontal: IP65 (IP66 com capa vedante nitrílica)
conforme normas IEC 60529/NBR 6146;
• Grau de proteção dos contatos: IP00;
• Não disponível capa vedante para comutadores de comando,
botões cogumelos, sinaleiros, botões de comando iluminados.
Vida mecânica:
• Botões de comando: 5 milhões de operações;
• Chaves comutadoras: 500.000 operações;
• Botão de comando cogumelo com retenção: 300.000 operações;
• Botões de comando com chave yale: 300.000 operações;
• Bloco de contato: 5 milhões de operações.
Espessura do painel:
• Máximo: 6mm/Mínimo: 1mm.
Características Elétricas:
• Corrente térmica Ith: 16 A-AC 15;
• Classe de isolação: 660 V (VDE);
• Ensaio de tensão aplicada: 2,5 kVca, 1 minuto;
• Tensão máxima de trabalho: 600 Vca;
• Em corrente contínua, a tensão máxima por contato é 60 Vcc;
• Potência máxima de sinalização: 2,6 W.
Serviços Pesados
Referência
Furação
Descrição
20/04L.__-_
Pulsador Guarda total
20/03L.__-_
Pulsador Saliente
21/01.__-_
Pulsador Iluminado alimentação direta sem guarda
21/03.__-_
20/40G.__-_
Pulsador Iluminado alimentação direta com guarda
30,5mm
Cogumelo Giratório
25/063.__-_
Comutador 2 posições, 90º
25/03.__-_
Comutador 2 posições, 120º
54/21-_
Sinaleiro alimentação direta lente trapezoidal
54/22-_
Sinaleiro alimentação direta lente oval
1) Os campos em branco deverão ser preenchidos com os sufixos
conforme tabela abaixo (ex.: 20/04L.22-G , 54/21-R);
2) Para sinaleiros com lâmpada LED BA9s, acrescente o sufixo da tensão desejada
conforme tabela abaixo (ex.: 54/21L.G84).
Unidades de Contato
Cor
11 — 1NA + 1NF
R — Vermelho
L_01
Tensão
12 Vcc
22 — 2NA + 2NF
G — Verde
L_02
24 Vca/Vcc
-
Y — Amarelo
L_07
48 Vca/Vcc
-
B — Azul
L_79
60 Vca/Vcc
-
P — Preto
L_85
120 Vca/Vcc
-
-
L_84
220 Vca/Vcc
eletricapj.com.br
61
