solda exotérmica

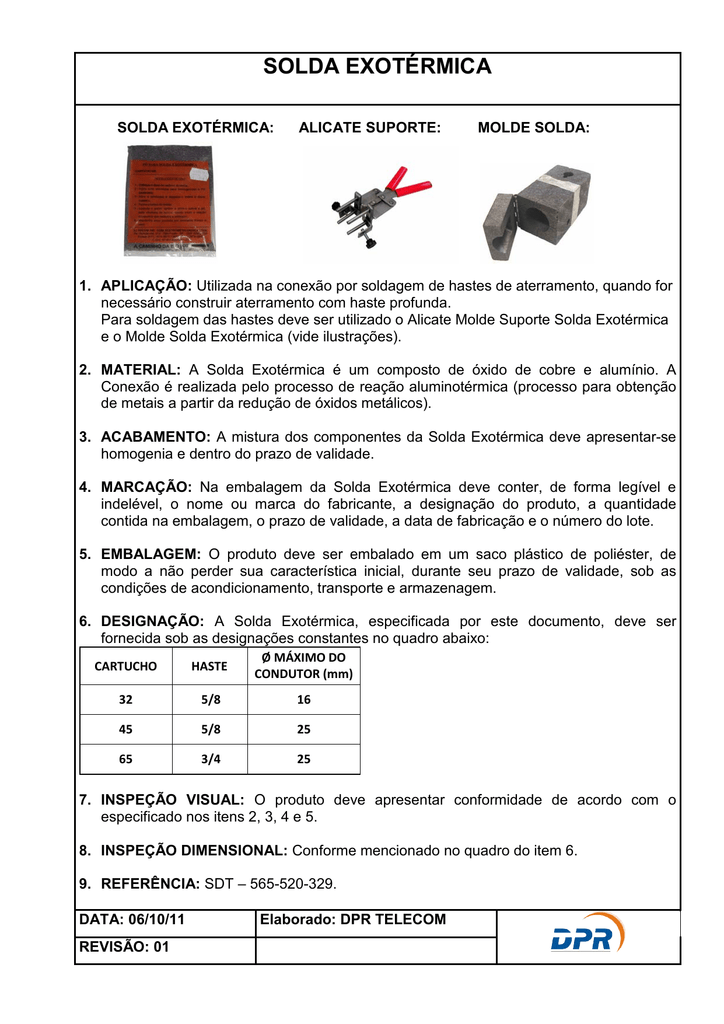

SOLDA EXOTÉRMICA
SOLDA EXOTÉRMICA:
ALICATE SUPORTE:
MOLDE SOLDA:
1. APLICAÇÃO: Utilizada na conexão por soldagem de hastes de aterramento, quando for
necessário construir aterramento com haste profunda.
Para soldagem das hastes deve ser utilizado o Alicate Molde Suporte Solda Exotérmica
e o Molde Solda Exotérmica (vide ilustrações).
2. MATERIAL: A Solda Exotérmica é um composto de óxido de cobre e alumínio. A
Conexão é realizada pelo processo de reação aluminotérmica (processo para obtenção
de metais a partir da redução de óxidos metálicos).
3. ACABAMENTO: A mistura dos componentes da Solda Exotérmica deve apresentar-se
homogenia e dentro do prazo de validade.
4. MARCAÇÃO: Na embalagem da Solda Exotérmica deve conter, de forma legível e
indelével, o nome ou marca do fabricante, a designação do produto, a quantidade
contida na embalagem, o prazo de validade, a data de fabricação e o número do lote.
5. EMBALAGEM: O produto deve ser embalado em um saco plástico de poliéster, de
modo a não perder sua característica inicial, durante seu prazo de validade, sob as
condições de acondicionamento, transporte e armazenagem.
6. DESIGNAÇÃO: A Solda Exotérmica, especificada por este documento, deve ser
fornecida sob as designações constantes no quadro abaixo:
CARTUCHO
HASTE
Ø MÁXIMO DO
CONDUTOR (mm)
32
5/8
16
45
5/8
25
65
3/4
25
7. INSPEÇÃO VISUAL: O produto deve apresentar conformidade de acordo com o
especificado nos itens 2, 3, 4 e 5.
8. INSPEÇÃO DIMENSIONAL: Conforme mencionado no quadro do item 6.
9. REFERÊNCIA: SDT – 565-520-329.
DATA: 06/10/11
REVISÃO: 01
Elaborado: DPR TELECOM
